Rotante - Semplice effetto 70 bar

Prodotti

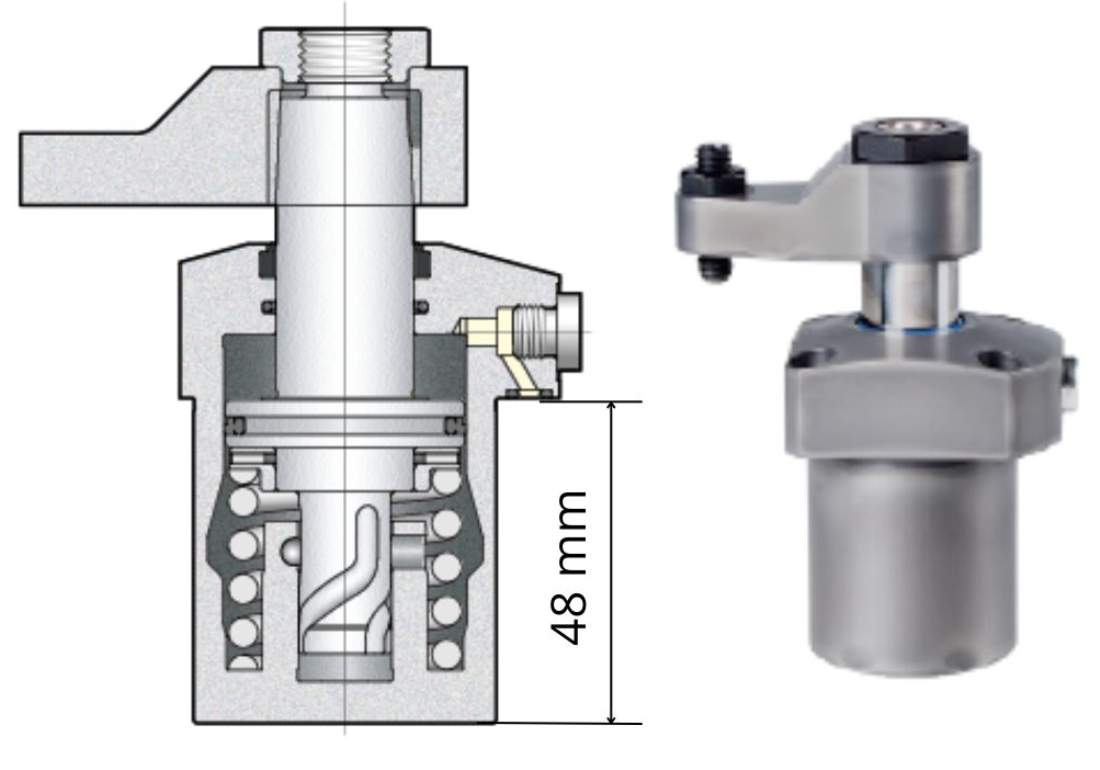

TIPOLOGIA STAFFA ROTANTE COMPATTA
SERIE CTN
Funzionamento Idraulico semplice effetto
Pressione di esercizio (bar) da 25 a 70
Forza massima del cilindro (kN) da 2,3 a 12,1
Corsa di chiusura (mm) da 8 a 12
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Contattare AG Technik
Vantaggi Ingombri ridotti
Accessori Valvola controllo flusso(1) - Valvola spurgo aria(2)

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

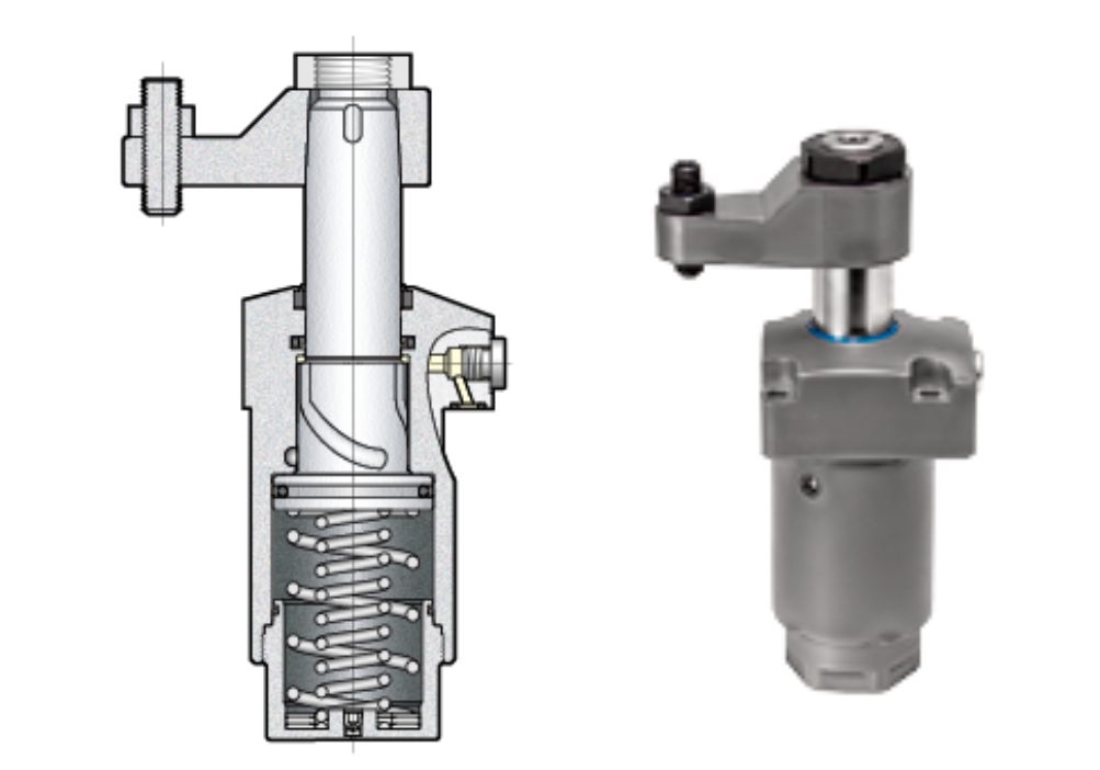

TIPOLOGIA STAFFA ROTANTE
SERIE CTT
Funzionamento Idraulico semplice effetto
Pressione di esercizio (bar) da 25 a 70
Forza massima del cilindro (kN) da 2 a 20,5
Corsa di chiusura (mm) da 8 a 13
Rotazione della staffa (°) 30/45/60/90
Tipologia di fissaggio Flangia alta
Varianti Staffa doppia(1) - Diversi gradi di rotazione(2)
Vantaggi Contattare AG Technik
Accessori Valvola controllo flusso(3) - Valvola spurgo aria(4) - Bussola conica(5)
Icona Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

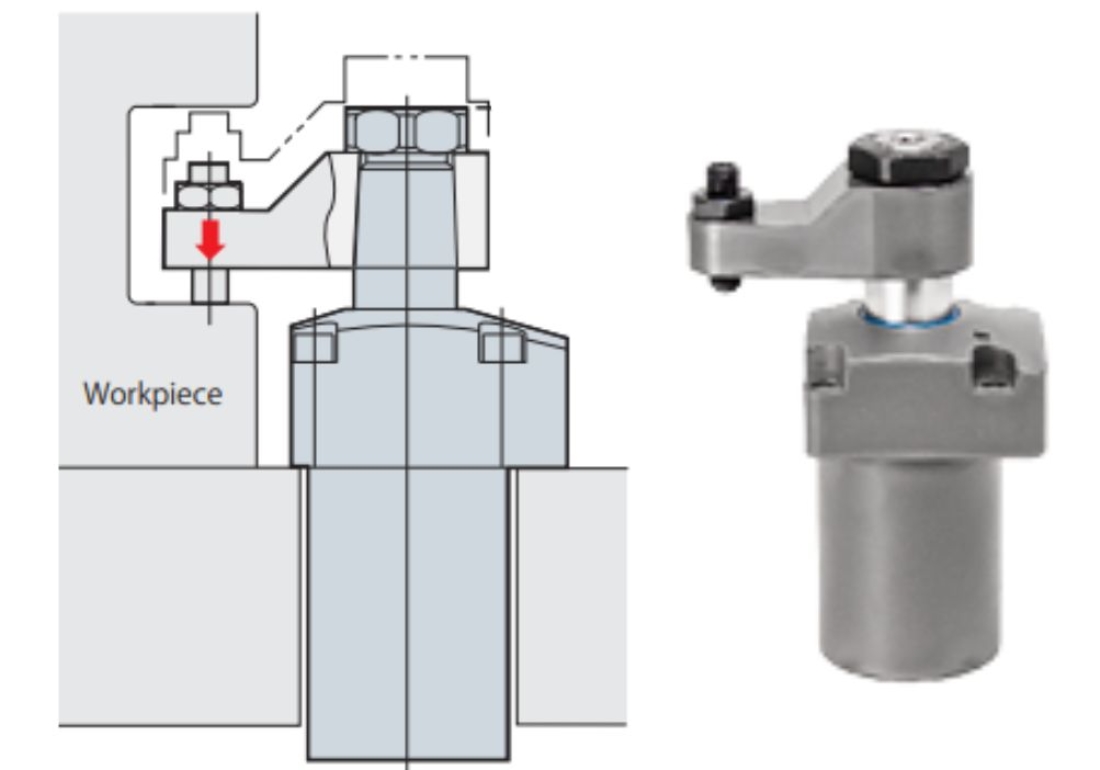

TIPOLOGIA STAFFA ROTANTE IN ASSE
SERIE CTR
Funzionamento Idraulico semplice effetto
Pressione di esercizio (bar) da 25 a 70
Forza massima del cilindro (kN) da 3,8 a 14,4
Corsa di chiusura (mm) da 8 a 10
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Contattare AG Technik
Vantaggi Rotazione senza corsa verticale di avvicinamento
Accessori Bussola conica

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right
