Rotante - Doppio effetto 40 - 70 bar

Prodotti

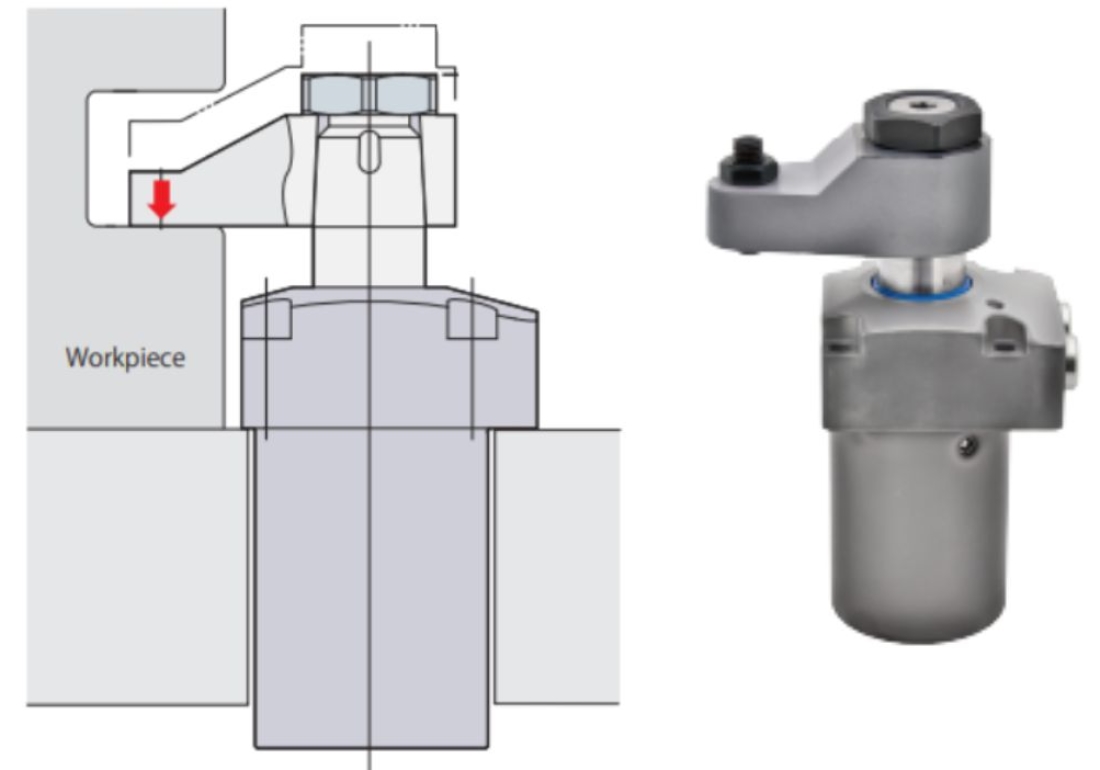

TIPOLOGIA STAFFA ROTANTE COMPATTA
SERIE CTM - N
Funzionamento Idraulico a doppio effetto
Pressione di esercizio (bar) da 15 a 70
Forza massima del cilindro (kN) da 2,5 a 9,4
Corsa di chiusura (mm) da 5 a 30
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Corsa lunga(1)
Vantaggi Ingombri ridotti
Accessori Valvola controllo flusso(2) - Valvola spurgo aria(3) - Bussola conica(4)
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

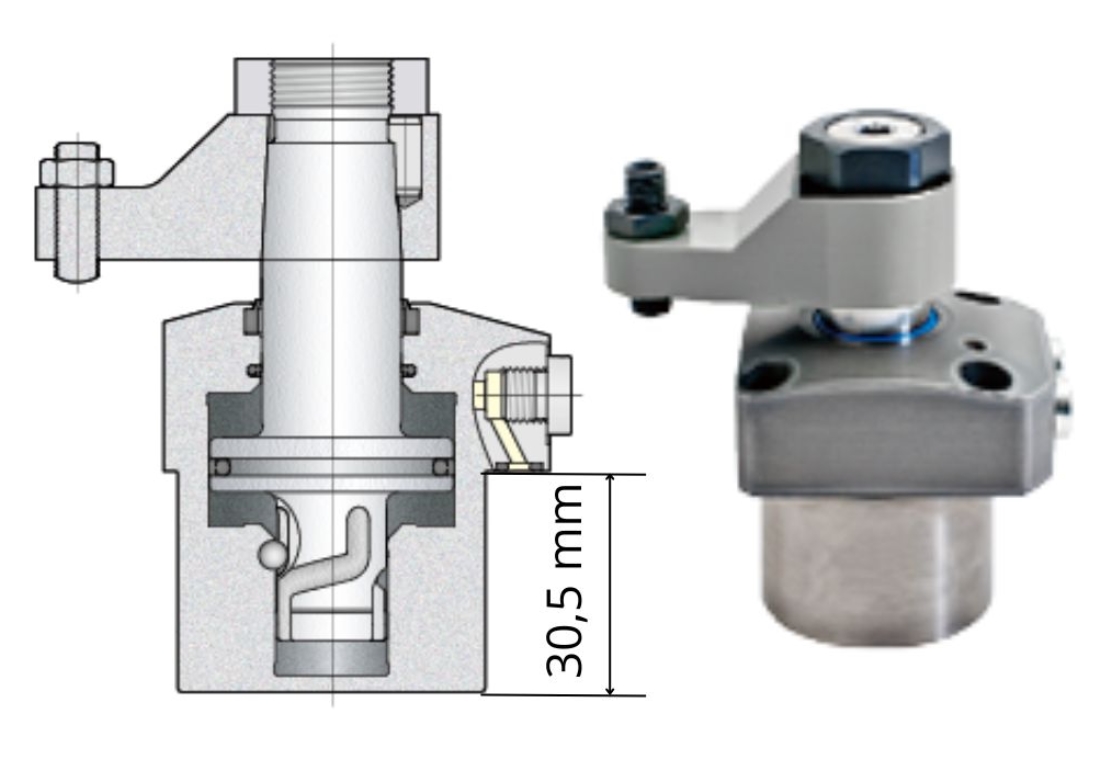

TIPOLOGIA STAFFA ROTANTE A DOPPIA CAMERA
SERIE CTP
Funzionamento Idraulico doppio effetto
Pressione di esercizio (bar) da 10 a 40
Forza massima del cilindro (kN) da 3,4 a 7,8
Corsa di chiusura (mm) 8
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Contattare AG Technik
Vantaggi Stessa forza con meno ingombro grazie al cilindro doppia camera
Accessori Valvola controllo flusso(1) - Valvola spurgo aria(2) - Bussola conica(3)

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

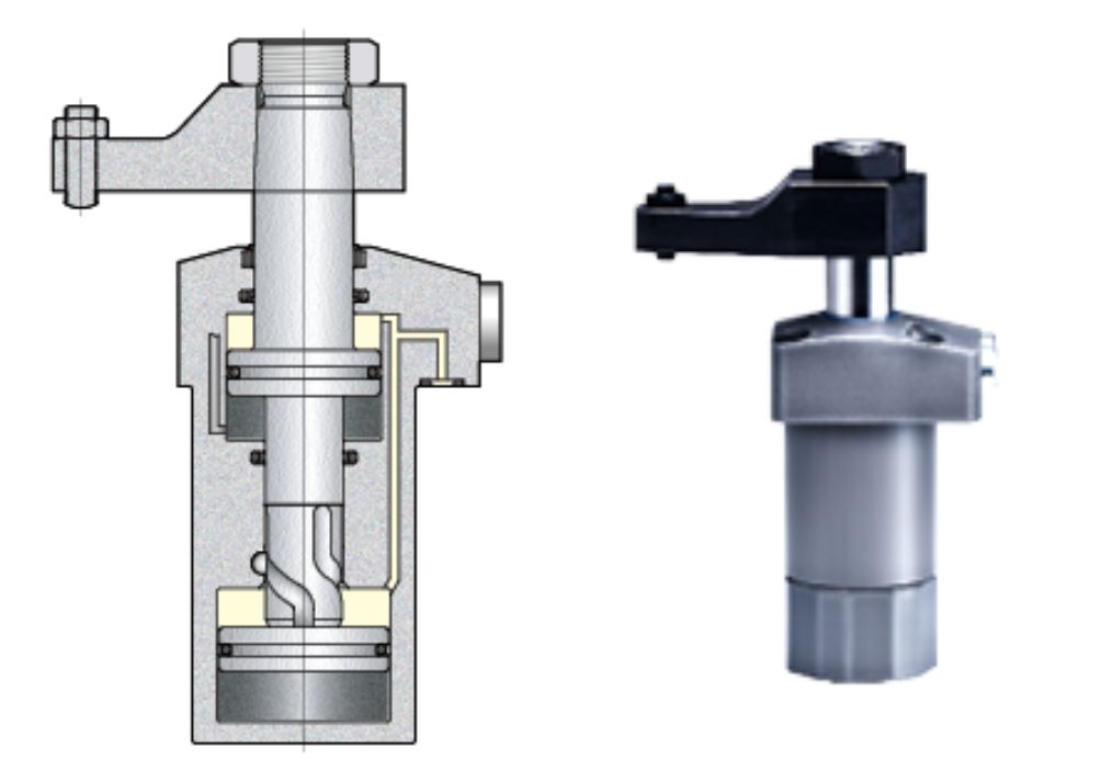

TIPOLOGIA STAFFA ROTANTE
SERIE CTU
Funzionamento Idraulico doppio effetto
Pressione di esercizio (bar) da 10 a 70
Forza massima del cilindro (kN) da 2,4 a 25,8
Corsa di chiusura (mm) da 8 a 50
Rotazione della staffa (°) 30/45/60/90
Tipologia di fissaggio Flangia alta
Varianti Controllo esterno(1) - Staffa doppia(2) - Controllo pneumatico posteriore(3) - Diversi gradi di rotazione(4) - Corsa lunga(5)
Vantaggi Contattare AG Technik
Accessori Valvola controllo flusso(4) - Valvola spurgo aria(5) - Bussola conica(6)
Icona Icona Icona Icona Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

TIPOLOGIA STAFFA ROTANTE
SERIE 240 - 70
Funzionamento Idraulico doppio effetto
Pressione di esercizio (bar) da 15 a 70
Forza massima del cilindro (kN) da 1,04 a 9,35
Corsa di chiusura (mm) 8 -10
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Flangia alta
Varianti Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

TIPOLOGIA STAFFA ROTANTE IN ASSE
SERIE CTS
Funzionamento Idraulico doppio effetto
Pressione di esercizio (bar) da 15 a 70
Forza massima del cilindro (kN) da 4,4 a 16,3
Corsa di chiusura (mm) 8 - 10
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Controllo esterno(1)
Vantaggi Rotazione senza corsa verticale di avvicinamento
Accessori Valvola controllo flusso(2) - Valvola spurgo aria(3) - Bussola conica(4)
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right
